서버 벤더사(HPE, Dell, Lenovo)에 따라 자세한 명칭은 상이할 수 있으나, 대부분의 서버가 유사한 기능을 제공하고 있다.
해당 게시물에서는 HPE 벤더사의 DL360 Gen10 (4 LFF)제품을 기준으로 작성됐다.
HPE DL360 Gen10 전면부
*https://www.hpe.com/us/en/collaterals/collateral.a00008159enw.html 참조
1. Drive Support Label
- 드라이브의 상태를 시각적으로 나타내는 LED 표시등 → 1개의 서버에 장착된 여러 개의 드라이브의 고장 여부를 육안으로 신속하게 식별할 수 있음
- LED의 색상이나 점멸 상태를 통해 정상, 고장, 또는 경고 등 다양한 상태를 나타냄
2. Quick Removal Access Panel
- 서버 내부 보호용 덮개
3. Option: DVD-RW or DVD-ROM (Blank Shown)
- DVD-RW나 DVD-ROM (CD, DVD, 블루레이 등 광학 디스크) 드라이브
4. Serial no. label pull tab
- 제품의 일련 번호 및 iLO 서비스에 접속하기 위한 계정 정보가 기재되어 있는 곳
5. Option: Display Port & USB 2.0 Port Kit (Blank Shown)
- 옵션이며, 필요에 따라 디스플레이 포트 / USB 2.0 포트를 장착할 수 있다.
6. Option: System Insight Display(SID) (Standard Shown)
- 옵션이며, System 파트의 이상 유무를 간편하게 확인할 수 있는 디스플레이를 장착할 수 있다.
*https://blog.naver.com/innoviss/220649841811 참조
7. iLO Service Port
iLO
- iLO(Intergrated Lights-Out): HPE ProLiant 등에 내장된 원격 관리 컨트롤러
- 전원 제어, 하드웨어 상태/로그 모니터링, 원격 콘솔·가상 미디어, 펌웨어/구성 관리, REST/SSH API 등 제공
- AC 전원만 연결돼도 동작하며(전원 OFF/Standby 상태에서도 가능), 전용 관리망/Service Port로 접속하고 인증·권한·TLS·감사 로그로 보안을 제공합니다.
iLO Service Port
- iLO 접근 USB 포트 → IDC의 네트워크에 연결하지 않고 iLO에 접근 가능
- 현장 설치·초기 설정·장애 대응 시, 데이터센터 네트워크에 연결하지 않고도 iLO Web/SSH/REST API에 안전하게 접속할 수 있게 해줍니다.
8. USB 3.0 Port
9. UID Button, UID LED
*https://internet-lab.ru/hpe_uid_led_functions 참조 **주의: 위 사진은 HPE Gen9
UID Button
- 목적: 랙 환경 내 특정 서버에 대한 물리적 위치 식별
*iLO에서 원격으로 UID LED ON/OFF 가능 → 현장 작업자 ↔ 지시자 간 소통 원활
*현장 작업자가 직접 UID 버튼 클릭 → 랙의 앞/뒤를 오가며 작업할 때 혼동 방지
- 기능1: 짧게 한 번 누르면 양면(전/후면)의 UID LED가 켜진다.
- 기능2: 최신 HPE 서버에서는 전원이 꺼진 상태에서 UID 버튼을 누르면 서버 상태 요약(Server Health Summary)을 확인할 수 있음
*https://servermon.tistory.com/96 참조
- 기능3: 5~9초 간 버튼을 길게 꾹 누르면 iLO를 재부팅할 수 있음 (서버 OS 영향X)
UID LED
- 파란색: 활성화
- 초당 1회 파란색 깜박임: 원격 관리 또는 펌웨어 업그레이드 중
- 초당 4회 파란색 깜박임: iLO 수동 재부팅 시퀀스 시작됨
- 초당 8회 파란색 깜박임: iLO 수동 재부팅 시퀀스 진행 중
10. Power On/Standby button, system power LED
Power On/Standby button
- 기능1: 짧게 한 번 누르면 Standby(대기전원) ↔ Power On(가동) 전환
*Standby 상황에서도 iLO는 통상적으로 활성화 되어있어 원격 전원 제어/로그 확인 가능
*iLO 설정에서 로컬 전원 버튼 Disable 가능
- 기능2: 응답 없음일 때 4초 간 길게 누르면 강제 전원 Off
System power LED
- 녹색: 시스템 켜짐
- 녹색 깜박임: 전원 켜짐 + 시퀀스 수행
- 주황색: 대기모드 상태
11. Health LED
- 녹색: 정상
- 녹색 깜박임: iLO 재부팅 중
- 주황색 깜박임: 시스템의 성능 저하 발생
- 빨간색 깜박임: 시스템의 상태 심각
*초당 1회 깜빡임: 시스템 보드
*초당 2회 깜빡임: 프로세서
*초당 3회 깜빡임: 메모리
*초당 4회 깜빡임: 라이저 보드 PCIe 슬롯
*초당 5회 깜빡임: FlexibleLOM
*초당 6회 깜빡임: 착탈식 HPE 스마트 어레이 SR Gen10 Controller
*초당 7회 깜빡임: 시스템 보드 PCIe 슬롯
*초당 8회 깜빡임: 전원 백플레인 또는 스토리지 백플레인
*초당 9회 깜빡임: 전원 공급 장치
12. NIC Status LED
- 녹색: 네트워크 연결된 상태
- 녹색 깜박임: 네트워크 활성화 상태
- LED 꺼짐: 네트워크 비활성화 상태
13. SAS/SATA Drive Bays

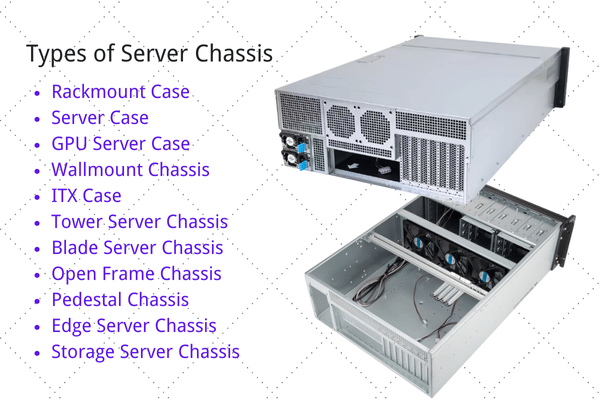

Hardware Chassis
- 컴퓨터·서버·네트워크 장비 등에서 메인보드, CPU, 메모리, 드라이브, 전원공급장치 등을 담고 고정하는 금속 프레임/외함 (PC 기준 본체 케이스 역할을 수행)
*https://gpuservercase.com/blog/types-of-server-chassis-everything-you-need-to-know/ 참조
Drive Bay
- 저장장치(HDD/SSD/광학드라이브 등)를 장착·교체하기 위한 전용 칸(슬롯)
*https://ko.wikipedia.org/wiki/드라이브_베이 참조
Drive Bays의 기능
*2.5"(SFF) 또는 3.5"(LFF) 규격의 핫플러그 SAS/SATA 드라이브를 장착할 수 있다.
- 무중단(Hot-plug) 교체·증설
- 용량/성능 유연 확장
- 드라이브별 LED로 상태(활동/장애/재빌드 등) 즉시 확인 가능
